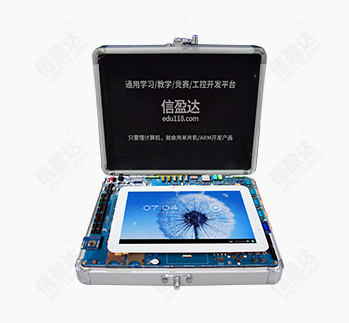

1. 【平臺簡介】Cortex-A9物聯網教學實驗平臺（型號：SeaIOT-A9-B），采用ARM架構三星四核處理器S5P4418，是Exynos4412的升級版，主頻高達1.6Ghz，運行Android4.4操作系統。平臺融合無線傳感網、4G移動互聯網、WiFi/BlueTooth無線局域網、GPS衛星定位網絡、RFID射頻網，集成板載流水燈、按鍵檢測、AD采樣、蜂鳴器蜂鳴的基礎模塊、拼接屏顯示模塊、步進電機、直流電機控制模塊以及協調器模塊等，是一套完整的物聯網技術的教學開發平臺。同時平臺提供了完全開放的源碼、詳細的實驗文檔以及方便二次開發的SDK支持包，便于用戶進行不同模式的學習、科研。 2. 【平臺特點】Ø 采用強大的Cortex-A9智能網關。硬件最新、最強、最完善，軟件不斷升級，接口功能歷史空前強大。 Ø 模塊化設計，應用形式多樣：智能網關、傳感器節點通過插針或插件方式與底板連接。節點采用供電與固定一體的巧妙安裝方式，使用靈活，既可固定在實驗箱底板上使用，也可單獨取出，作為移動節點用于各種實訓項目。
n LINUX 3.4.39和Android 4.4.2版本同時發布，用戶更快、更準體驗。 n 四核A9，主頻可調，最大1.6GHz；支持流暢的2D/3D圖形加速；支持H.264、MP4、JPEG硬件編解碼，FULL-HD視頻編解碼； n 內存：1GB DDR3，EMMC：8GB； n 標配1024*600 IPS顯示屏，具有HDMI和LVDS接口；5點觸摸電容屏支持；1路CMOS CAMERA接口，支持500萬像素OV5642； n 1路模擬攝像頭AVIN接口，支持PAL和NTSC制式； n 1個1.5W喇叭，1個MIC和1路耳機接口； n 2路USB2.0 USB-A座，1個MicroUSB OTG2.0接口； n 6路UART：RS232 *2、TTL電平*4； n 音量增減鍵各1個，1個復位按鍵，1個休眠喚醒按鍵； n 支持10M/100M/1000M以太網，1個RJ45網絡接口； n 具有充電指示燈，MODEM工作狀態燈，電源燈，系統指示燈； n 1個標準TF卡座；1路CAN2.0現場總線；1路RS485現場總線； n 集成WiFi/BT二合一通信模塊；1個Mini PCIe 4G通訊模塊接口； n 板載典型的I2C、SPI、A/D、PWM等基本接口，排線引出； n 支持安裝4G通信通信、GPS定位模塊、ZigBee通訊模塊。
《無線傳感器網絡》部分典型實驗 | 基礎實驗： 實驗一 ★建立一個簡單的工程 實驗二 通用數字I/O實驗 實驗三 OLED屏顯示實驗II（硬件SPI） 實驗四 ★UART串口通訊實驗 實驗五 外部中斷實驗 實驗六 AD單次采樣實驗 實驗七 溫度傳感器實驗 實驗八 功耗模式實驗 | 協議棧實驗： ★TI GenericApp原程序再現； 基于GenericApp的數據傳輸實驗； ★基于GenericApp溫濕度節點與協調器的無線傳輸； GenericApp多節點與協調器的無線傳輸； GenericApp的樹型網絡拓?fù)浣?shí)驗； ★基于GenericApp的ZigBee節點數據采集與控制綜合實驗。 | Andorid部分典型實驗 | ★1.S5P4418網關Andorid平臺快速建立： 實驗一 燒寫uboot到SD卡 實驗二 使用sdfuse燒寫系統： 實驗三 使用fastboot燒寫系統 2.嵌入式Andorid開發環境的建立實驗： 實驗一 Android編譯環境的安裝：安裝Linux主機環境、安裝必要的軟件包、安裝合適的JDK、解壓Android源碼； 實驗二 編譯uboot 實驗三 配置編譯Linux內核 實驗四 編譯Android 3. Android系統的測試與使用 ★4. ANDROID(WINDOWS)開發環境建立： 實驗一 JAVA環境建立，安裝JDK 實驗二 ECLIPSE安裝 實驗三 ANDROID SDK安裝 實驗四 ADT安裝 實驗五 創建、刪除和瀏覽AVD（模擬器） | 5. LED項目實驗： 整體架構分析；Android源碼中編寫硬件驅動；編寫HAL層；編寫JNI層；編寫SERVICE層；編寫app軟件；代碼編譯與使用； 6. S5P4418 ANDROID的基礎實驗 應用程序組成、活動程序Activity、開發套件Widget、Layout布局；數據庫使用實驗；多線程；LED控制、ADC采樣、按鍵檢測、PWM蜂鳴器測試、串口通信實驗、CAN數據通信，服務器-客戶端網絡編程； ★7. Android下ZigBee節點數據采集與控制: 溫濕度、三軸加速度、顏色、光線、光敏、數字氣壓、繼電器、遙控按鍵、火焰、雨滴、結露、RFID、振動、測距傳感器、二氧化碳、空氣質量等節點。 ★8. Android綜合實驗 實驗一 基于3G傳感數據網絡通信實驗 實驗二 基于WiFi的數據網絡通信實驗 實驗三 智能家居環境監控實訓 |
|
