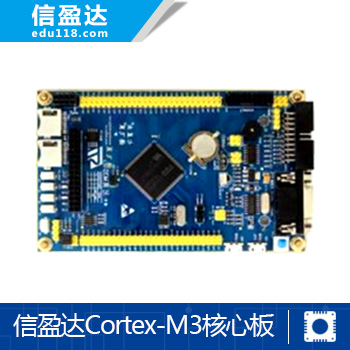

全新設計STM32F103ZET6核心板，整個版面布局合理，簡潔大方，

特點如下：

1.配套芯片為全新原裝STM32F103ZET6，72M主頻，LQFP144封裝，片內FLASH容量:512K,片內SRAM容量:64K，所有引腳都已引出，方便擴展。

2.一個電源指示燈。

3.二個用戶指示燈。

4.標準20針JTAG插座，可以連接STLINK、JLINK、ULINK等仿真器。

5.8M工作晶振，官方參數，芯片內部有PLL倍頻，芯片最高頻率72M。

6.1個復位按鍵，提供硬件外部復位功能。

7.2個用戶按鍵，方便初學者做最基本的學習編程。

8.一個ASM1117-3.3穩壓管，提供主板工作的3.3V電源，采用電容濾波，保證系統穩定運行。

9.usb接口和com-TTL接口都統一采用miniusb接口，本店另有miniusb接口的 usb轉TTL下載線，可以同時供電，下載，串口通信使用！

10.2個雙排 30P*2——2.0mm間距接口,將stm32F103zet6外擴引腳全部引出。單獨贈送2.0-2.54mm轉接板 2個，方便擴展為2.54mm間距。

兩邊排針可以向上或者向下，發貨默認不焊接，配送排針，方便用戶根據自己的需要進行焊接。

11.提供pdf格式的原理圖和 pdf格式的pcb圖，protel格式的PCB尺寸定位圖，方便進行底板設計！

尺寸42*72mm足夠小的空間，完全擴展出所有需要用到的引腳。

PCB板采用沉金工藝，焊接更方便！
