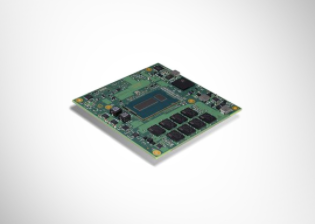

TQMx50UC – 采用第五代Intel®Core™i3/i5/i7 5000U的COM Express®緊湊型模塊 (6型) 在中等功耗產品中，TQ模塊 TQMx50UC以其卓越的CPU與圖形性能而令人信服。Intel®Core™i3, Intel®Core™i7處理器可實現新一輪創新，新功能包括3D掃描、手勢控制、和語音命令等。集成Intel®圖形內核HD5500/HD6000可確保最佳圖形體驗，并支持多達三個高達4K分辨率的獨立顯示界面。通過采用DispalyPort 1.2標準的多流傳輸（MST），該模塊可由單個輸出驅動多個外部超高清顯示。其整體性能表現受益于超快DDR3L-1600板載內存和高達4MB的緩存。對于工業應用，該模塊還提供與PCI Express、SATAGen3、USB 3.0和千兆以太網的高帶寬互連。亮點·擴展性能高達雙核3.2 GHz / 4 MB 緩存·高達16 GB DDR3L板載內存·最佳單位功率性能(15 W TDP / 10 W cTDP)·TQMx86板控制器，靈活定制選項 (flexiCFG)·支持TPM 1.2/2.0安全標準·“Green ECO-Off” (最小待機耗電)·看門狗和熱量管理·最高可靠性, 24/7測試OK·超堅固設計，保形涂層可用 技術細節CPU英特爾核心5000U系列(“broadu”)i7-5650u:2x 2.2 GHz/3.2 GHz渦輪增壓，4MB緩存，HD6000i5-5350u:21.8 GHz/2.9 GHz渦輪，3MB緩存，HD6000i3-5010u:2x 2.1 GHz，3MB緩存，HD5500超線程和虛擬化的支持15 W TDPmax.(可配置為9.5/10 W) 內存 圖形三個獨立的顯示輸出:2x數字顯示接口/DP++最多可達4K@60HzLVDS接口(18/24位，單/雙通道)，最高可達4K(可選的eDP 1.3帶有4個車道而不是LVDS)英特爾快速同步視頻和無線顯示支持 接口1x千兆以太網（英特爾®i218 LM）與IEEE15882倍的USB 3（與USB 2向后兼容）8x USB 2（包括USB 3端口）4x SATA Gen3（高達6Gb/s）4x PCIe 2（高達5Gb/s）（4X1或1X4）1x LPC總線1x英特爾®高清音頻（HDA）（第二1x I2C總線，I2C可選）（主/從能力）1x SMBus1x SPI（外部UEFI BIOS閃存）2倍串行端口（RX / Tx，遺留兼容）8x GPIO 額外組件和控制器TPM(SLB9660 TPM 1.2，或者SLB9665 TPM 2.0)TQMx86控制器與監督機構和flexiCFG工業實時時鐘(iRTC)精度高熱管理硬件監視器 電源電壓:8.5 V-20伏5 V備用(可選)3 V電池/金蓋(可選)力量:typ。10 W / max。18 W(綠色環保:小于0.1 W) 環境溫度:0°C…+ 60°C-40 c+85 c(按要求)形式/尺寸COM快，6，PICMG。COM。0 R2.195毫米x 95毫米 訂購信息TQMx50UC-xx目前的標準變體可以在TQ產品上找到網站www.tq-group.com/en/TQMx50UC選項:CPU，內存，TPM，iRTC，lvd/edp，特殊配置 配件1.TQMx50UC-HSP根據COM快遞，TQMx50UC的熱撒器規范2.評估平臺MB-COME6-1用于COM快/基本，第6類的主板接口:2x DP++、edp/lvds、2x Gb以太網、2x USB 3.0、3xUSB 2.0，3x，音頻，迷你PCIe，mSATA，2,5"SSD，CFast，立管擴展為2x PCIe和USB，風扇，調試170毫米x 170毫米3.TQMx86軟件工具對于uEFI的BIOS編程和適應/配置設置默認值(包括多配置)、引導標志、…… 入門級套件STKx50UC 入門級套件中包含的COMExpress®主板MB-COME6-1是配有6型引腳COMExpress®ompactmodules的載板。它可用于評估平臺和可直接用于生產的嵌入式PC解決方案�？稍黾雍芏鄶U(kuò)展選項和存儲介質，以提供高水平的靈活性，從而實現快速便捷的測試。該設計經過大規模生產的預先驗證，所以客戶可以在自己的設計中采用其部分原理圖。 |
